Los vehículos eléctricos (EV) imponen nuevas exigencias a los componentes de caucho para la automoción. Los sistemas de baterías, el cableado de alto voltaje, las interfaces de carga, las unidades de propulsión eléctrica y los sistemas avanzados de gestión térmica dependen de piezas de caucho para proporcionar sellado, soporte de aislamiento, control de vibraciones y protección ambiental.
Aunque muchos componentes de caucho utilizados en vehículos eléctricos se asemejan a los de los automóviles convencionales, sus condiciones de funcionamiento pueden ser diferentes. Los sistemas eléctricos de mayor voltaje, los ciclos de carga frecuentes, las fluctuaciones de temperatura de la batería y la exposición al refrigerante u otros fluidos automotrices influyen en la selección de materiales y el diseño de componentes.
Para los OEM y los compradores de componentes automotrices, la cuestión clave no es simplemente qué material de caucho ofrece el mejor rendimiento. Se trata de qué combinación de elastómero, geometría de componente, proceso de fabricación y control de calidad cumple con los requisitos reales de la aplicación.
Respuesta rápida: El EPDM suele ser adecuado para sellos resistentes a la intemperie y protección de cableado, el caucho de silicona se considera para aplicaciones que requieren un amplio rango de temperatura de funcionamiento, y el NBR o el FKM pueden ser apropiados cuando la exposición al aceite, combustible o productos químicos específicos representa un motivo de preocupación. Para las piezas de caucho de los EV, la selección del material debe basarse en el entorno de funcionamiento del componente, los requisitos de seguridad eléctrica y las especificaciones de rendimiento validadas.
Los vehículos eléctricos han cambiado la disposición y las condiciones de funcionamiento de varios sistemas automotrices. Los paquetes de baterías, los cables de alto voltaje, los puertos de carga, la electrónica de potencia y los motores eléctricos introducen consideraciones de diseño específicas para los componentes de caucho que los rodean.
Estos cambios no significan que cada pieza de caucho de un EV requiera un material completamente nuevo. En muchos casos, los elastómeros automotrices establecidos siguen siendo adecuados. La diferencia radica en la precisión con la que se deben adaptar el material y el componente a la aplicación prevista.
Aislamiento y protección eléctrica: Los componentes de caucho que rodean los cables de alto voltaje y los conectores eléctricos deben respaldar el sistema de aislamiento diseñado, proteger los cables contra la abrasión y ayudar a evitar que el agua o el polvo ingresen a áreas sensibles. El diseño eléctrico completo, más que el material de caucho por sí solo, determina si el sistema cumple con sus requisitos de seguridad.
Variación de temperatura: El funcionamiento de la batería, la carga, la electrónica de potencia y la gestión térmica pueden exponer los componentes cercanos a fluctuaciones de temperatura. Una pieza de caucho debe conservar la flexibilidad, la fuerza de sellado y la integridad mecánica necesarias durante todas sus condiciones de servicio especificadas.
Sellado ambiental: Los puertos de carga, los gabinetes de baterías y las conexiones eléctricas pueden estar expuestos a la lluvia, al agua pulverizada de la carretera, al polvo, a agentes de limpieza y a ciclos de conexión repetidos. Los sellos deben diseñarse para la geometría real del gabinete y el nivel de protección requerido.
Vibración y movimiento: Los motores eléctricos, las condiciones de la carretera y el movimiento de los cables generan tensiones mecánicas. Pasacables, fuelles y fundas protectoras deben adaptarse al movimiento sin rasgarse, aflojarse o permitir una abrasión excesiva.
Para los fabricantes que desarrollan piezas de caucho para sistemas eléctricos automotrices, estos requisitos hacen que la colaboración temprana entre los ingenieros de diseño, los especialistas en materiales y los proveedores de componentes de caucho sea especialmente valiosa.
Los componentes de caucho se encuentran en todo el vehículo eléctrico, desde la interfaz de carga hasta el sistema de cableado y los circuitos de fluidos. Sus funciones varían según la ubicación, por lo que los OEM deben evaluar cada pieza según sus requisitos mecánicos y ambientales específicos.

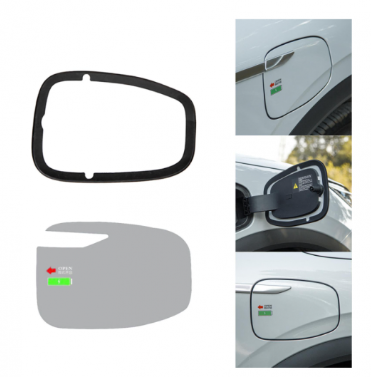

Los sellos para puertos de carga ayudan a limitar el ingreso de agua, polvo y otros contaminantes alrededor de la interfaz de carga. Deben mantener una presión de contacto adecuada al tiempo que se adaptan a la geometría de la toma de carga y al uso repetido del conector de carga.
La selección del material depende del rango de temperatura requerido, la exposición a la intemperie y a productos de limpieza, la deformación por compresión y la compatibilidad con materiales adyacentes. Según el diseño, se pueden considerar silicona, EPDM u otros compuestos cualificados.
El sello del puerto de carga no debe seleccionarse solo por el nombre del material. Su geometría transversal, tolerancia dimensional, comportamiento ante la compresión y los requisitos de protección del conjunto de carga completo son igualmente importantes.

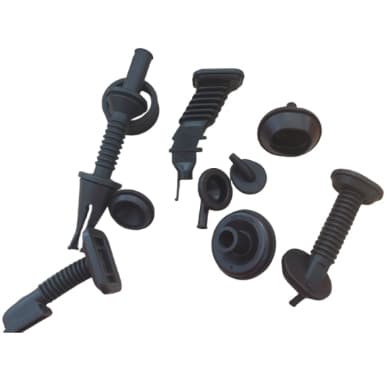

Los pasacables para arneses de cableado protegen los cables donde pasan a través de paneles de carrocería, carcasas y otras aberturas estructurales. Sin la protección adecuada, los bordes afilados y el movimiento repetido pueden dañar las cubiertas de los cables con el tiempo.
En aplicaciones de EV, el enrutamiento y la protección de cables de alto voltaje requieren una atención especial a los sistemas de aislamiento, la separación de cables, la resistencia a la abrasión y los requisitos de seguridad eléctrica del conjunto completo. Un pasacables de caucho proporciona protección mecánica y, cuando está diseñado para ello, sellado ambiental. No debe tratarse automáticamente como un sustituto del aislamiento eléctrico certificado u otras barreras de seguridad dedicadas.
El diámetro interior, el grosor del panel, la geometría de la ranura, la dureza y la flexibilidad del pasacables afectan la instalación y la retención. Pueden ser necesarias dimensiones personalizadas cuando la pieza deba adaptarse a un mazo de cables o diseño de carrocería de vehículo específico.
Fuste Rubber ofrece pasacables para arneses de cableado automotriz para aplicaciones de protección de cableado, incluidas configuraciones de componentes personalizadas. Estas piezas son relevantes para los OEM que evalúan la protección del enrutamiento de cables para vehículos eléctricos y convencionales.
Los fuelles de caucho y las fundas flexibles protegen las conexiones móviles contra el agua, el polvo, la suciedad y la abrasión. Su construcción flexible permite el movimiento mientras mantiene una barrera protectora alrededor de la conexión.
En los vehículos eléctricos, se pueden utilizar componentes similares alrededor del cableado de las puertas, pasos de cables y otros conjuntos móviles o expuestos. La geometría del fuelle debe proporcionar suficiente extensión y compresión sin un esfuerzo excesivo en los pliegues o bordes de montaje.
Las consideraciones de diseño incluyen el grosor de la pared, la geometría de los pliegues, la dureza del caucho, la resistencia a la fatiga, la retención de montaje y la resistencia al entorno circundante. El mejor diseño equilibra la flexibilidad con la resistencia mecánica requerida a lo largo de la vida útil prevista.
Para proyectos que requieren una forma personalizada, los pasacables para arneses de cableado automotriz y componentes de caucho flexibles de Fuste Rubber ofrecen una referencia relevante para discutir dimensiones y opciones de materiales específicas según la aplicación.
Los gabinetes de baterías y las carcasas eléctricas requieren soluciones de sellado diseñadas en función de la estructura del gabinete, el método de unión, la exposición ambiental y las condiciones de servicio. Las juntas de caucho pueden ayudar a prevenir el ingreso de agua y polvo al tiempo que absorben las tolerancias de montaje y el movimiento térmico.
Para estas aplicaciones, la deformación por compresión es una consideración importante. Un sello que pierde demasiado de su fuerza de recuperación con el tiempo ya no puede mantener la presión de contacto prevista. También se deben evaluar la compatibilidad química, el envejecimiento por temperatura, la estabilidad dimensional y la compresión de montaje.
No todos los gabinetes de EV utilizan el mismo enfoque de sellado. Algunos sistemas utilizan juntas moldeadas, mientras que otros utilizan materiales conformados in situ o diseños de sellado integrados. Los ingenieros de los OEM deben confirmar la arquitectura de sellado especificada antes de seleccionar un componente de caucho.
Para aplicaciones de sellado personalizadas adecuadas, los compradores pueden revisar las opciones de Fuste Rubber sellos de caucho para automoción y analice el perfil, el material y los criterios de rendimiento requeridos con el proveedor.
No existe un solo compuesto de caucho que satisfaga todos los requisitos de los vehículos eléctricos (EV). Los ingenieros deben tener en cuenta la temperatura de funcionamiento, la exposición a fluidos, el comportamiento de compresión, la intemperie, la carga mecánica y cualquier especificación eléctrica o normativa aplicable.
La siguiente tabla resume las consideraciones comunes sobre los materiales. Estas son directrices generales de selección, no especificaciones universales para todos los vehículos eléctricos.
| Material de caucho | Características clave | Posibles aplicaciones en vehículos eléctricos (EV) | Consideraciones principales |
|---|---|---|---|
| EPDM | Resistencia a la intemperie, al ozono y al agua | Pasacables, juntas exteriores, fuelles protectores | Generalmente no apto para la exposición a aceites de petróleo; confirmar la compatibilidad del compuesto |
| Caucho de silicona | Amplia capacidad de temperatura y flexibilidad | Juntas de interfaz de carga seleccionadas, juntas de carcasas eléctricas | Verificar la resistencia al desgarro, la deformación por compresión, la compatibilidad con fluidos y el grado del compuesto |
| NBR | Resistencia a muchos aceites y fluidos a base de petróleo | Juntas en contacto con aceite y componentes mecánicos seleccionados | Comprobar el rango de temperaturas, la intemperie y la compatibilidad con el fluido real |
| FKM | Resistencia a muchos aceites, combustibles y entornos químicos exigentes | Juntas de fluidos especializadas y aplicaciones térmicas exigentes | Mayor costo del material; la flexibilidad a baja temperatura y la compatibilidad varían según el grado |
La selección de materiales también debe tener en cuenta el refrigerante, lubricante, producto químico de limpieza u otro medio exacto que pueda entrar en contacto con el componente. La compatibilidad con un fluido no garantiza la compatibilidad con todas las formulaciones o concentraciones.
Por ejemplo, el EPDM puede ser una opción práctica para un pasacables expuesto a la intemperie, mientras que el NBR puede ser más adecuado para una junta expuesta a un aceite compatible a base de petróleo. La silicona se puede considerar cuando la flexibilidad térmica es importante, pero el compuesto específico aún debe cumplir con los requisitos mecánicos y ambientales.
Los fabricantes de equipos originales (OEM) que comparan opciones también pueden consultar la comparación de Fuste Rubber sobre EPDM, NBR y caucho de silicona para aplicaciones de automoción para obtener contexto adicional sobre la selección de materiales.
Los componentes de caucho de los vehículos eléctricos deben hacer algo más que encajar en su lugar de instalación. Su rendimiento depende de la interacción entre el compuesto de caucho, la geometría de la pieza, el proceso de fabricación y el entorno de servicio.
El calentamiento y enfriamiento repetidos pueden cambiar la dureza, la elasticidad y el comportamiento de compresión del caucho. El material debe estar cualificado para el rango de temperatura real y la duración de la exposición, incluido cualquier calor localizado generado cerca de la electrónica de potencia o de las conexiones eléctricas.
Los ingenieros deben distinguir entre la tolerancia a la temperatura a corto plazo y el rendimiento de envejecimiento a largo plazo. Un compuesto que sobrevive a un pico de temperatura breve puede no conservar sus propiedades de sellado tras una exposición prolongada o ciclos térmicos repetidos.
Los sistemas de gestión térmica de los vehículos eléctricos (EV) pueden utilizar refrigerantes, lubricantes y otros fluidos especializados. Un componente de caucho en contacto con estos medios debe resistir la hinchazón, el ablandamiento, el endurecimiento, el agrietamiento o cambios dimensionales inaceptables.
Las pruebas deben utilizar la formulación de fluido real y las condiciones de funcionamiento relevantes siempre que sea posible. Las declaraciones genéricas como caucho resistente a los productos químicos no son suficientes para establecer la idoneidad para una batería o sistema de refrigeración en particular.
Los componentes de sellado se comprimen comúnmente durante la instalación. Con el tiempo, algunos compuestos de caucho pierden parte de su capacidad para recuperar su forma original después de la compresión. Este comportamiento, conocido como deformación por compresión, puede reducir la fuerza de sellado y aumentar el riesgo de fugas.
Para los puertos de carga y gabinetes eléctricos, la compresión objetivo, las dimensiones de las ranuras, el acabado superficial y las propiedades del material deben evaluarse de forma conjunta. Un compuesto de caucho adecuado no puede compensar una interfaz de sellado diseñada incorrectamente.
El caucho utilizado cerca de sistemas de alta tensión debe cumplir con los requisitos definidos para su función en el conjunto eléctrico completo. Dependiendo de la aplicación, es posible que los ingenieros deban evaluar las propiedades dieléctricas, la resistencia al seguimiento eléctrico, la inflamabilidad, el envejecimiento y la compatibilidad con los materiales de aislamiento adyacentes.
No todos los compuestos de caucho ofrecen las mismas propiedades eléctricas, y no todos los sellos de caucho están destinados a servir como barrera de aislamiento eléctrico. Las declaraciones de materiales y los resultados de las pruebas deben revisarse frente a las especificaciones reales del programa del vehículo.
Incluso cuando el material se selecciona correctamente, la calidad de fabricación afecta a la fiabilidad del componente acabado. Pequeñas desviaciones dimensionales, defectos superficiales, un llenado incompleto o un curado inconsistente pueden afectar al ajuste, a la presión de sellado y al rendimiento en servicio.
Los compradores de OEM deben evaluar varios factores durante la cualificación de proveedores:
Para las piezas moldeadas a medida, el diseño de las herramientas también influye en las líneas de partición, la rebaba, la estabilidad dimensional y la repetibilidad. El proceso de moldeo adecuado debe seleccionarse en función de la geometría del componente, el comportamiento del material, la demanda proyectada y las tolerancias requeridas.
Una especificación técnica clara ayuda a un fabricante de componentes de caucho a evaluar la viabilidad y a recomendar un material y una ruta de producción adecuados. También reduce el riesgo de cambios repetidos en el diseño durante el muestreo y el desarrollo de utillajes.
Antes de solicitar un presupuesto, los compradores de OEM deben preparar la siguiente información:
Si el material aún no se ha determinado, proporcione primero las condiciones de funcionamiento y los objetivos de rendimiento. Un proveedor cualificado podrá entonces evaluar los elastómeros candidatos e identificar qué propiedades requieren verificación mediante pruebas.
Fuste Rubber fabrica productos de caucho a medida para aplicaciones de automoción e industriales, incluidos componentes de protección de cableado, piezas de caucho moldeadas y productos de sellado. Los compradores pueden hablar sobre planos, muestras, dimensiones, dureza y requisitos de material con la empresa antes de confirmar el diseño final.
Para explorar los productos relevantes, visite el sitio web de Fuste Rubber o póngase en contacto con el equipo para hablar sobre un proyecto de componentes de caucho para vehículos eléctricos a medida.
El EPDM, la silicona, el NBR y el FKM se utilizan en diferentes aplicaciones de automoción. El EPDM se selecciona a menudo para el sellado resistente a la intemperie, la silicona para aplicaciones que requieren un amplio rango de temperatura, el NBR para aplicaciones compatibles en contacto con aceite y el FKM para determinados entornos químicos o térmicos exigentes. La elección correcta depende de las condiciones reales de funcionamiento de la pieza.
Los componentes de caucho para vehículos eléctricos proporcionan sellado, protección de cables y mazos de cables, aislamiento de vibraciones, movimiento flexible y protección contra contaminantes ambientales. Los ejemplos incluyen sellos para puertos de carga, pasacables para mazos de cables, fuelles flexibles y juntas para gabinetes de baterías.
El EPDM puede ser adecuado para aplicaciones seleccionadas de sellado de sistemas de baterías o protección de cableado cuando su temperatura, compatibilidad química, comportamiento de compresión y otras propiedades cumplen con los requisitos de diseño. No es automáticamente adecuado para todas las interfaces de baterías, particularmente cuando implica exposición a aceites incompatibles o refrigerantes especializados.
No. El silicona ofrece características útiles de temperatura y flexibilidad, pero otros materiales pueden proporcionar un mejor equilibrio de resistencia al aceite, resistencia a la abrasión, resistencia mecánica, costo o rendimiento de sellado. La selección del material debe basarse en la aplicación específica y no en una clasificación general de elastómeros.
Los OEM deben proporcionar un plano o muestra, detalles de la aplicación, temperaturas de funcionamiento, exposición a fluidos, requisitos de material y dureza, tolerancias críticas, cantidades esperadas y normas de calidad o ensayo aplicables. Esta información ayuda al proveedor a evaluar la factibilidad, el troquelado o moldeo y el proceso de fabricación adecuado.
Revise la experiencia relevante en el producto, las capacidades de materiales y procesos, la inspección dimensional, la trazabilidad, los procedimientos de ensayo, la aprobación de muestras y la capacidad para cumplir con los requisitos específicos del cliente. Confirme cualquier certificación de calidad automotriz requerida directamente con el proveedor y verifique su alcance y validez.
